हीट एक्सचेंजर के लिए प्लेट

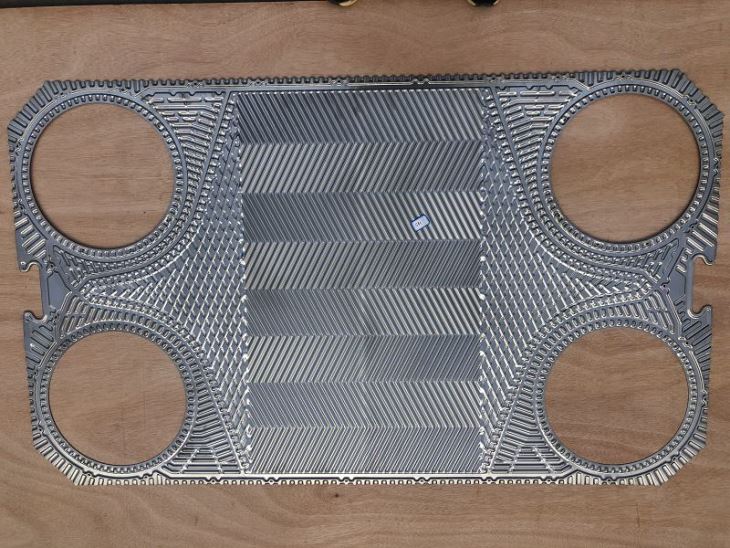

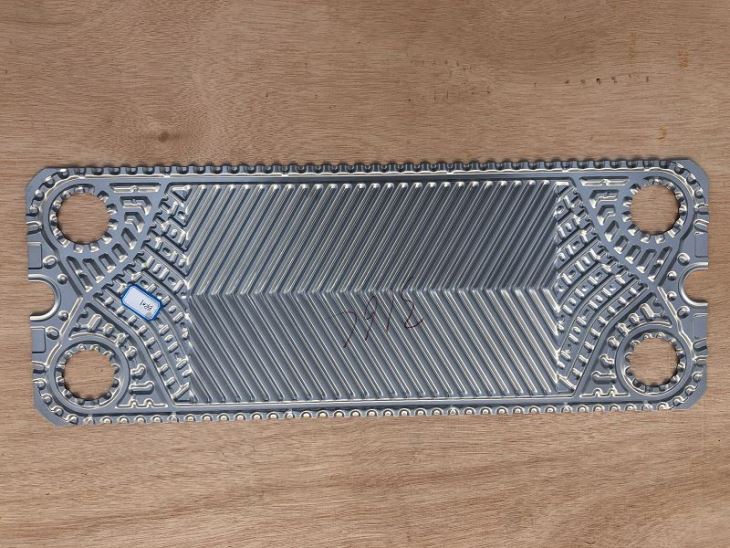

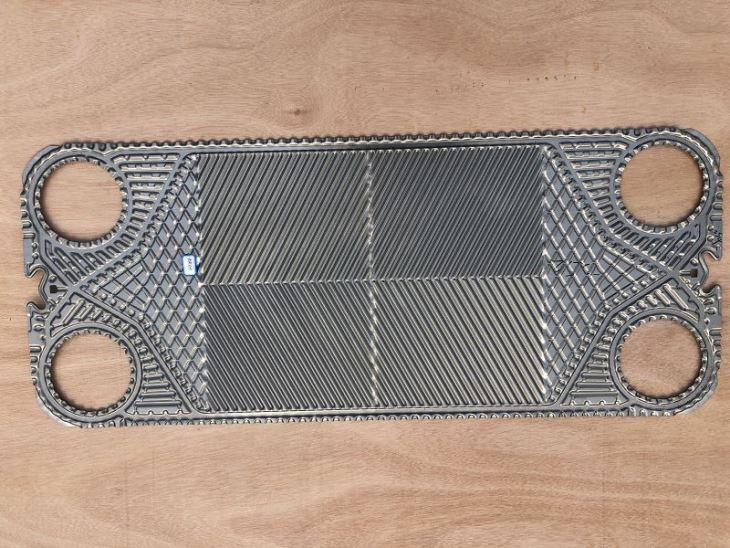

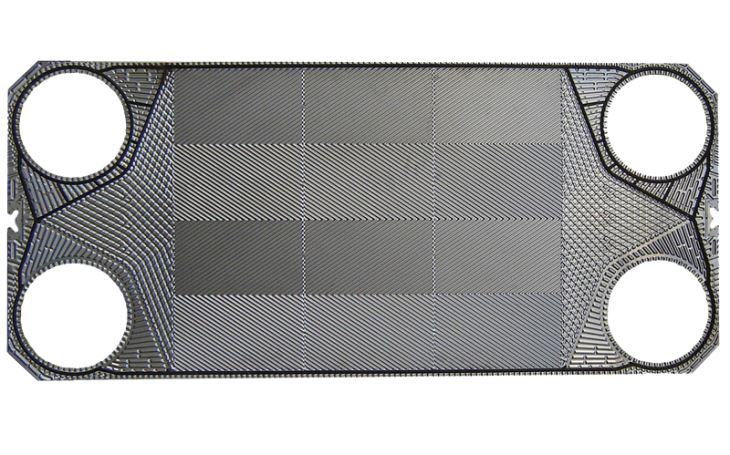

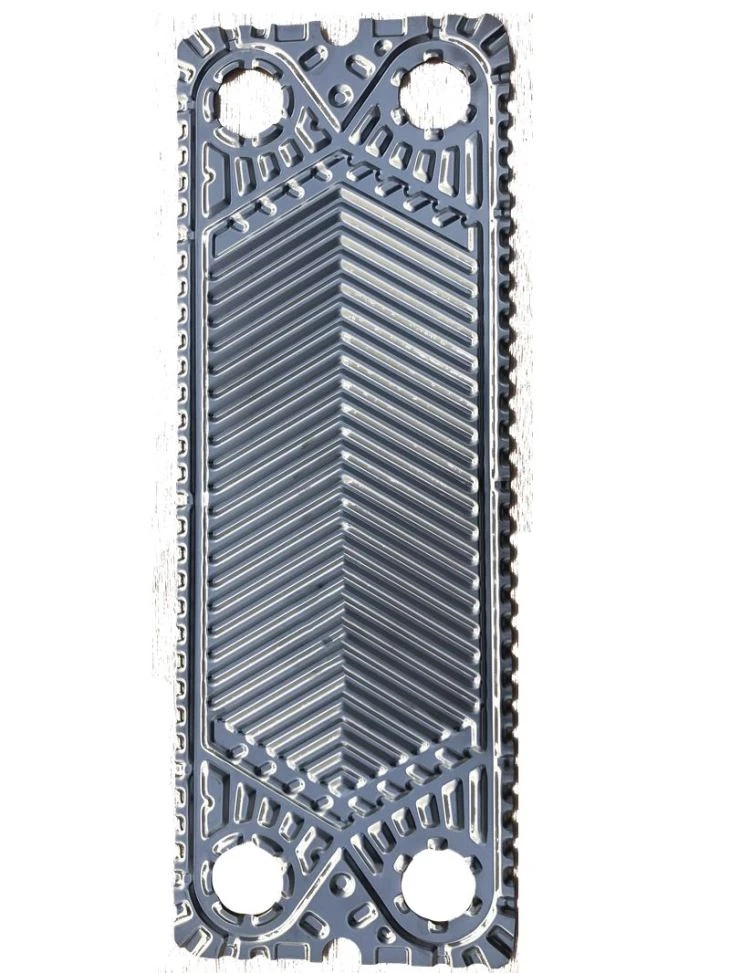

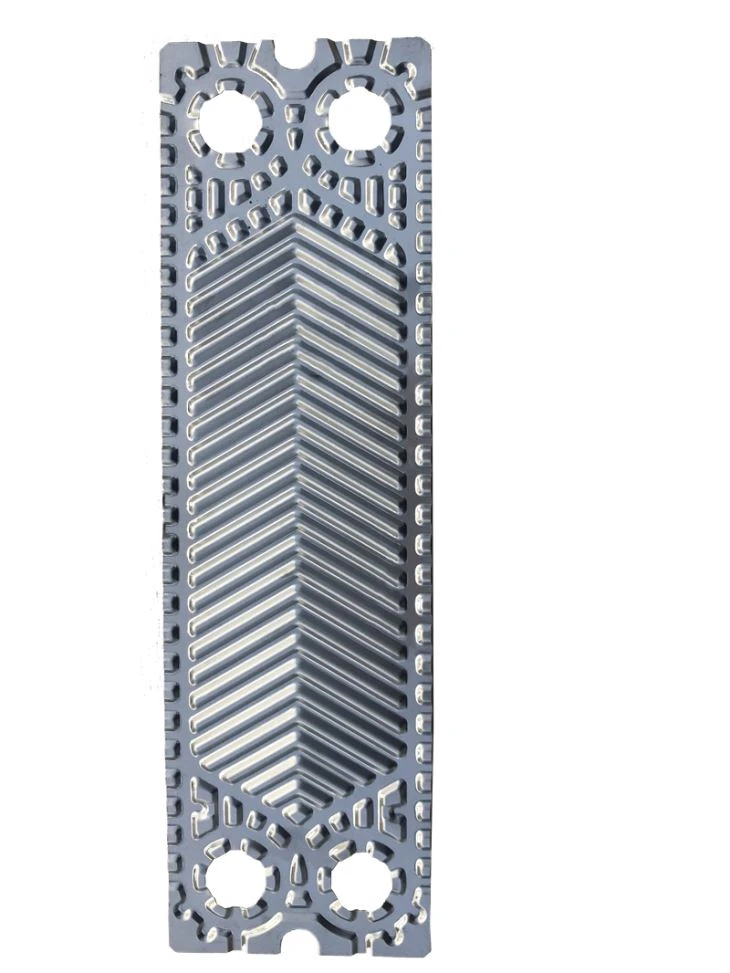

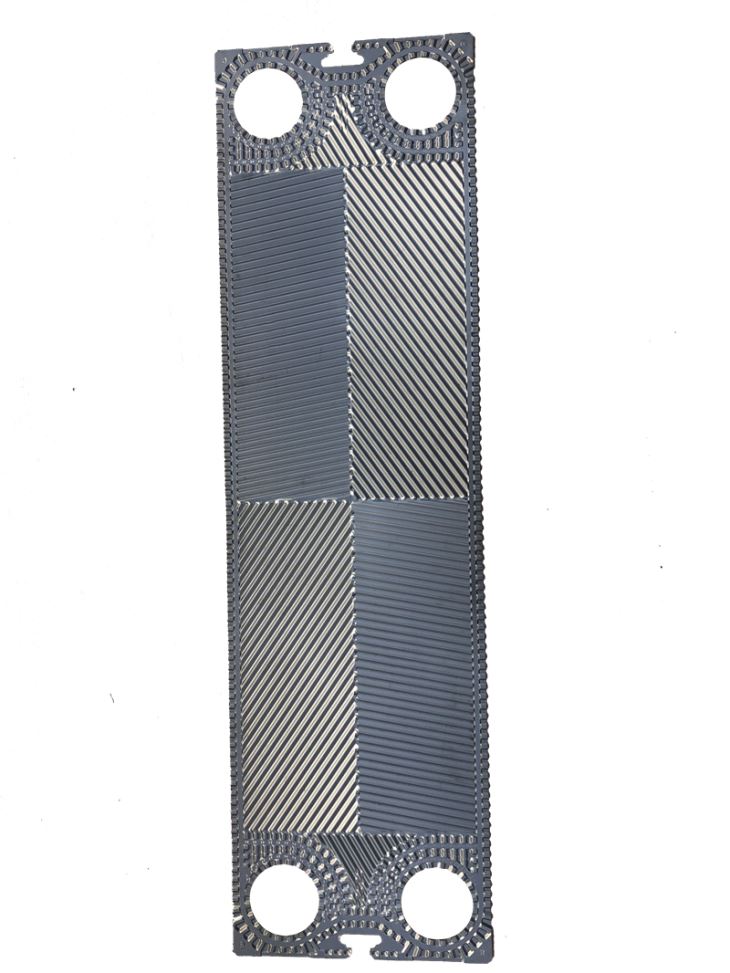

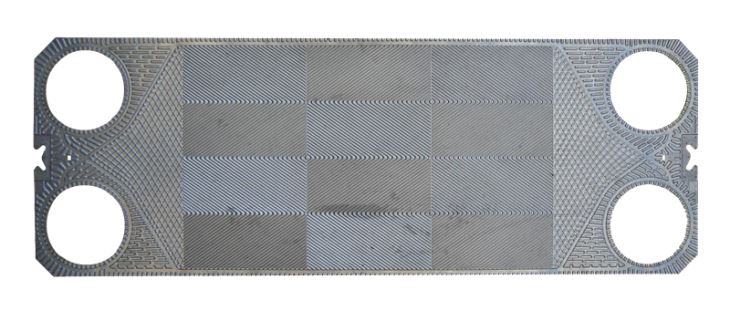

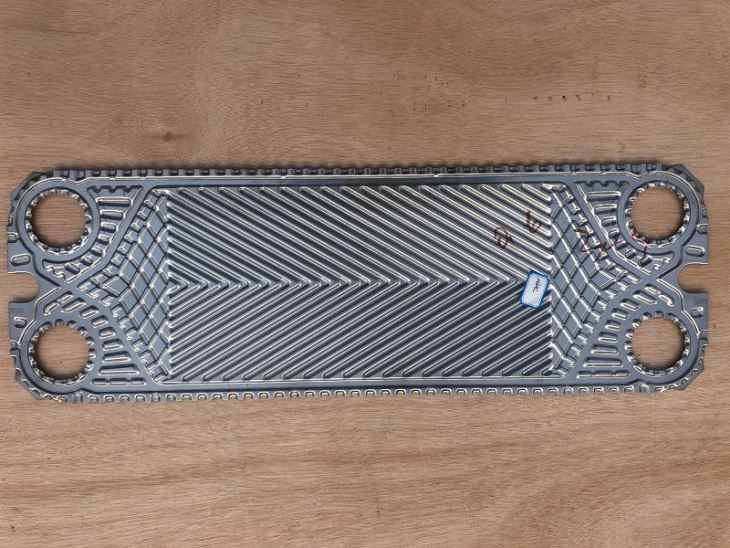

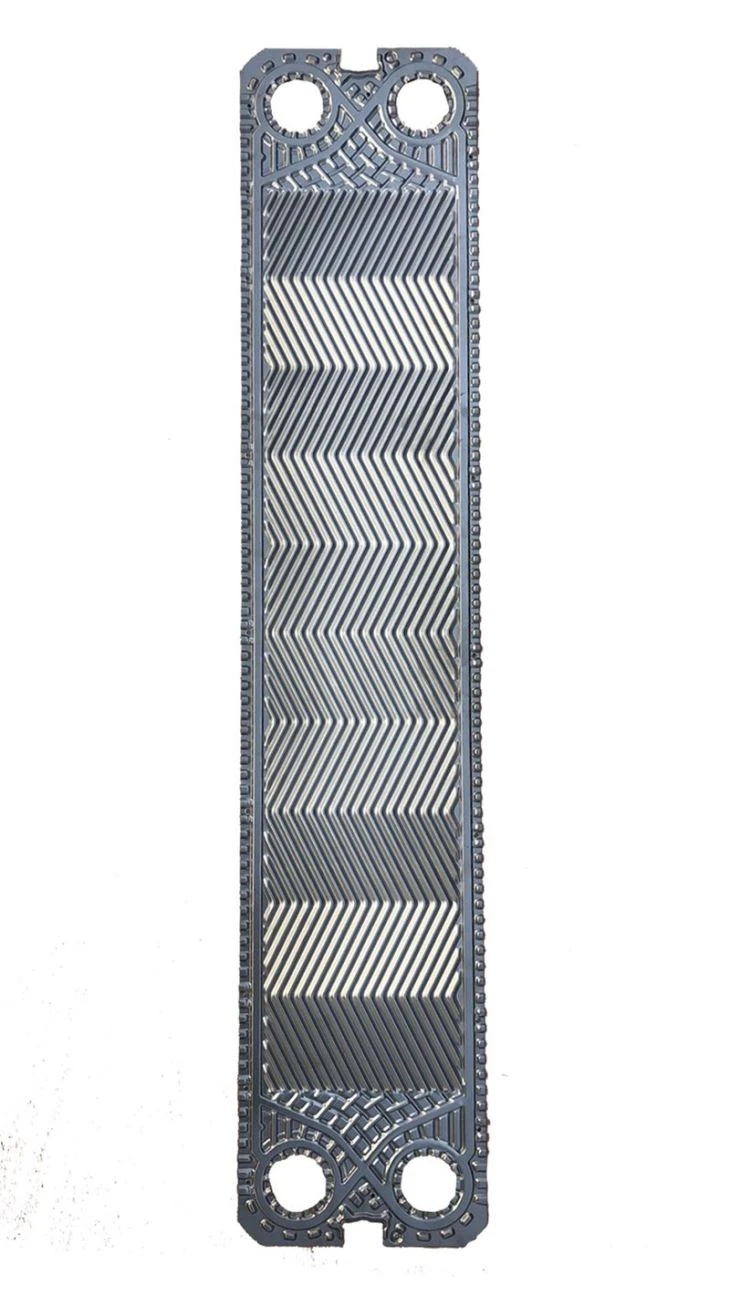

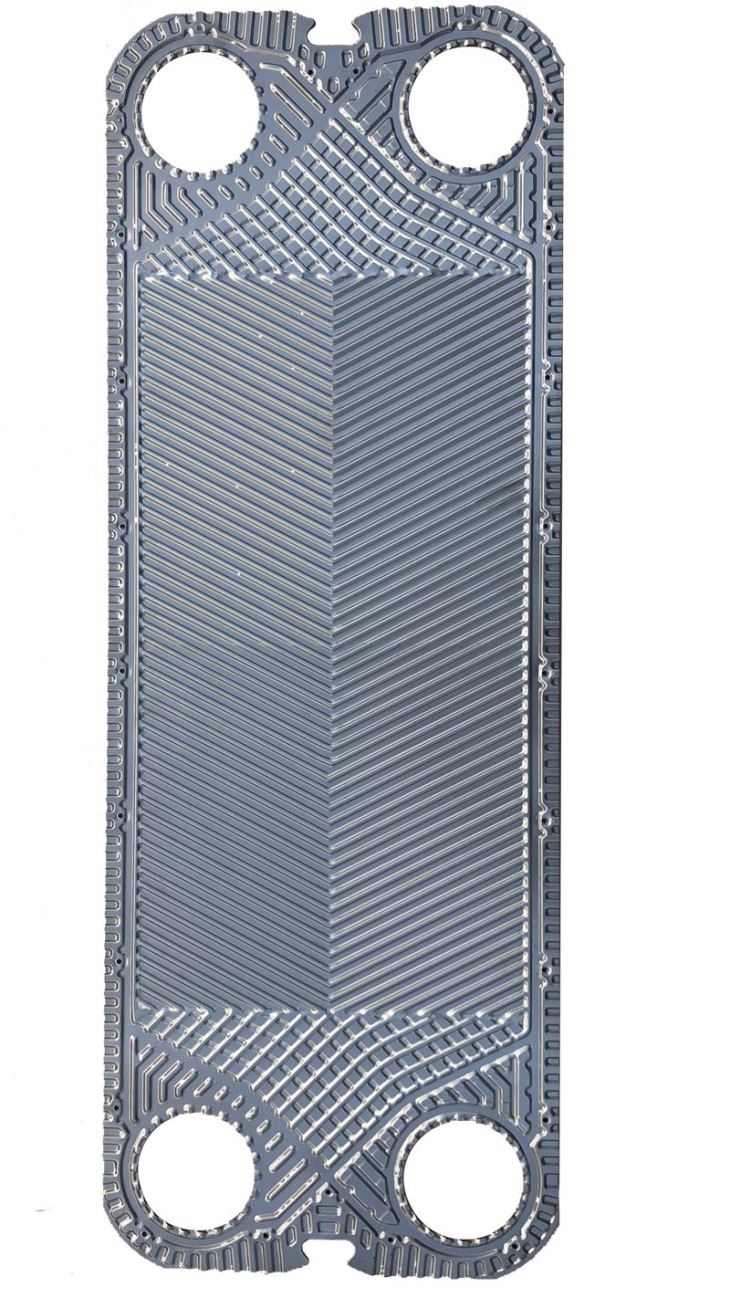

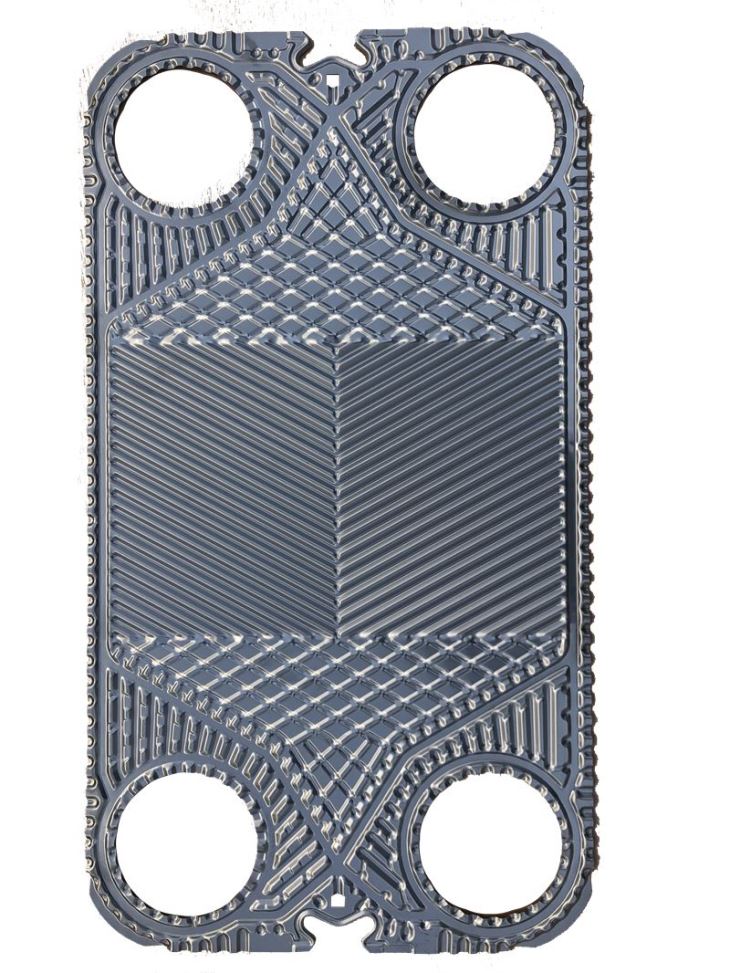

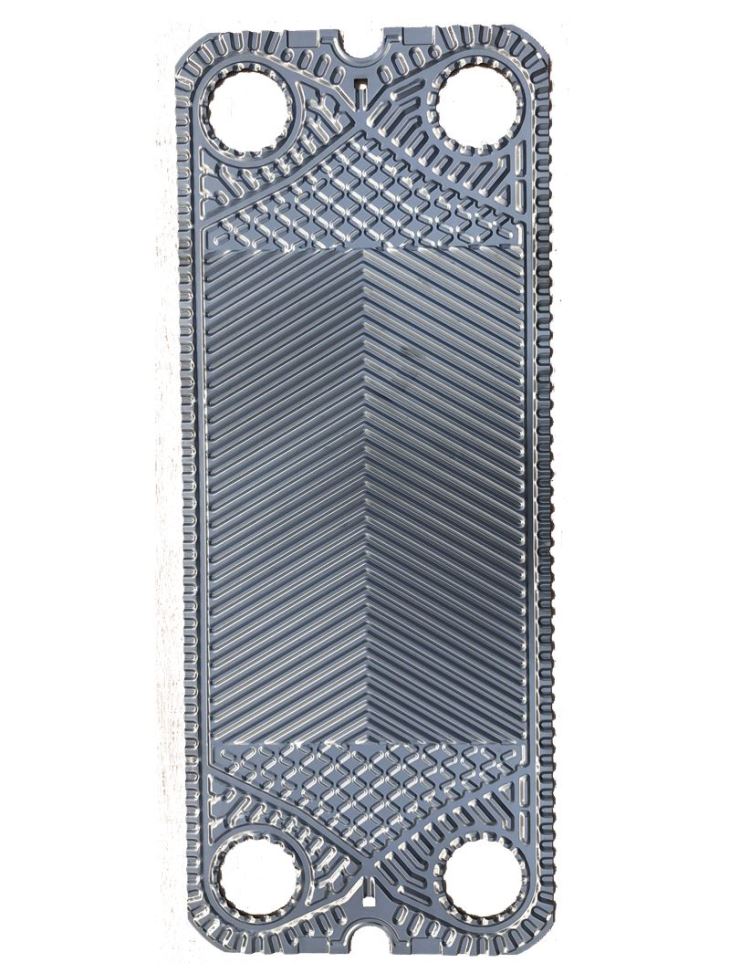

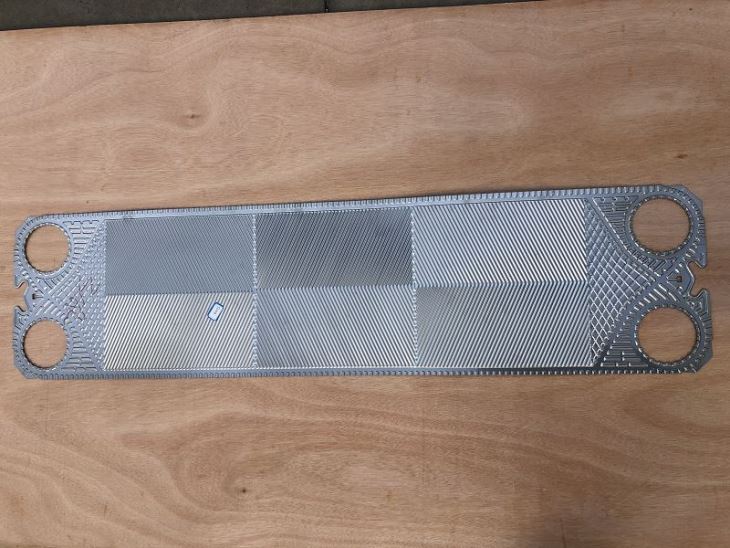

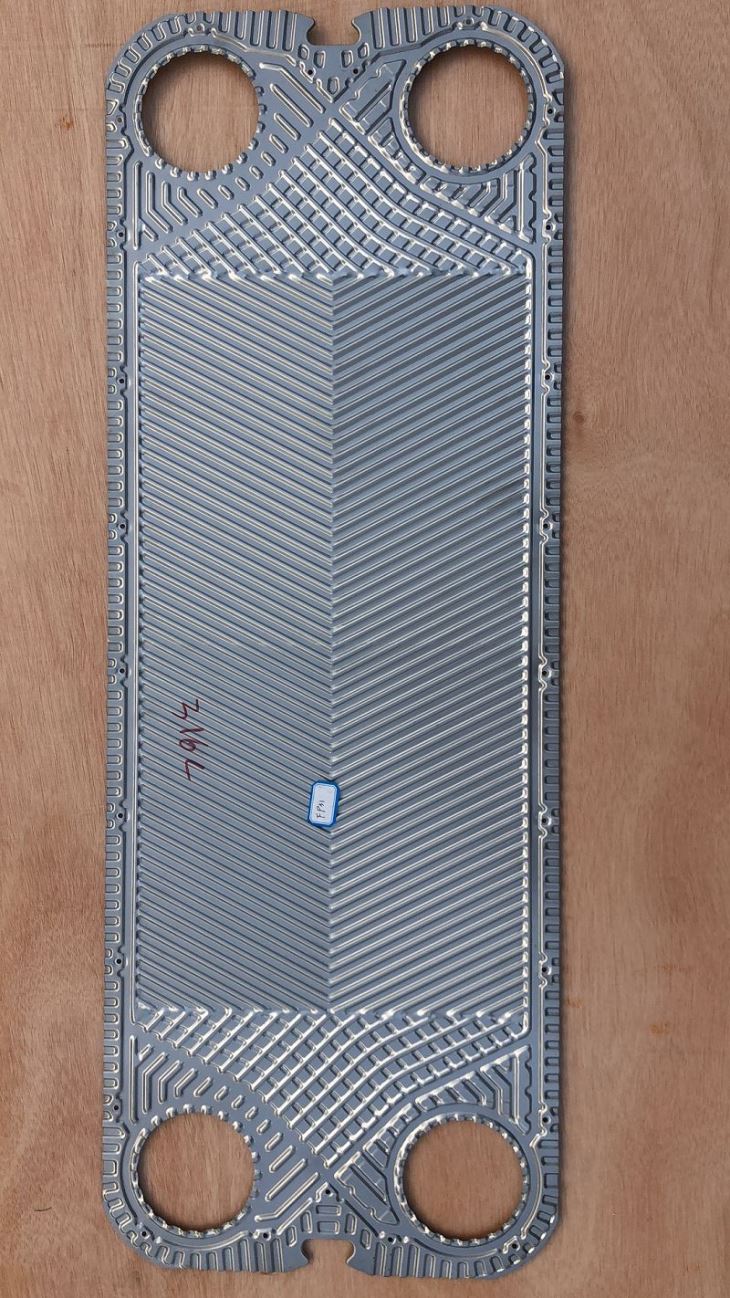

प्लेट हीट एक्सचेंजर प्लेट मीडिया को अलग करने और हीट एक्सचेंज करने के लिए प्लेट हीट एक्सचेंजर में विशेष रूप से उपयोग की जाने वाली प्लेट है। यह प्लेट हीट एक्सचेंजर का एक महत्वपूर्ण हिस्सा है। इसकी मुख्य सामग्रियां स्टेनलेस स्टील (SUS304.316), टाइटेनियम और टाइटेनियम पैलेडियम (Ti, Ti-Pd), 20Cr, 18Ni, 6Mo (254SMO), मिश्र धातु (C276), तांबा (H68), आदि हैं।

प्रत्येक प्लेट में दो भाग होते हैं:

धातु की थाली: गलियारों, सील खांचे और कोने के छेद के साथ एक पतली धातु की प्लेट को दबाने के लिए यह एक महत्वपूर्ण गर्मी हस्तांतरण तत्व है। गलियारा न केवल गर्मी हस्तांतरण को मजबूत कर सकता है, बल्कि पतली प्लेट की कठोरता को भी बढ़ा सकता है, जिससे प्लेट हीट एक्सचेंजर की दबाव क्षमता में सुधार होता है, और क्योंकि यह तरल के अशांत राज्य को बढ़ावा देता है, यह जमा के गठन को कम कर सकता है या गंदगी, और एक निश्चित "स्वयं" स्वच्छ प्रभाव खेलते हैं।

सीलिंग गैसकेट: प्लेट के परिधि के साथ गैसकेट नाली में स्थापित, प्लेटों के बीच परिधि को सील करके तरल पदार्थ को बाहर की ओर लीक करने से रोकने के लिए, और डिज़ाइन की आवश्यकताओं के अनुसार कोने के छेद के एक हिस्से को सील कर दिया जाता है, ताकि ठंड और गर्म तरल पदार्थ बहें उनके संबंधित प्रवाह चैनलों के अनुसार।

एक सीलिंग गैसकेट नालीदार प्लेट से जुड़ा हुआ है, और सीलिंग गैसकेट एक डबल-चैनल सीलिंग संरचना के रूप में डिज़ाइन किया गया है और इसमें एक सिग्नल छेद है। जब पहली सील से माध्यम लीक होता है, तो यह सिग्नल छेद से लीक हो सकता है, और समस्या का पता लगाया जा सकता है और दोनों मीडिया के मिश्रण को बिना कारण हल किया जा सकता है।

रबर गैसकेट को अलग-अलग मीडिया और ऑपरेटिंग तापमान के अनुसार चुना जाता है।
